鈑金加工借助計算機軟件進行設計，是現代技術改革的特點之一，通過軟件設計，可實現手工作圖效果，還能將鈑金件的立體圖像制作出來，為量產提供更全面的參考。那么在鈑金工程設計中，到底要用到哪些軟件呢？

1、RADAN鈑金加工軟件

RADAN是一款軟件，可以為鈑金加工提供完整的CAD / CAM應用程序解決方案，完整的三維設計，專業的鈑金擴展功能，并結合2D和3D設計以在三維界面上完成三維設計。自動展開功能可以根據各種系數準確地進行準確的計算，有效減少庫存并提高材料利用率。

2、SolidWorks

SolidWorks提供了一流的，完全相關的鈑金設計功能。各種類型的法蘭，薄片和其他特征可以直接在SolidWorks中使用，鈑金操作（例如正交切割，角加工和邊緣切割）變得非常容易。您可以按比例直接放樣彎曲，圓錐形彎曲和復雜平板類型的處理。

3、Creo

Creo是參數化和智能的三維CAD過程，它基于完全模擬鈑金彎曲過程并擴展鈑金彎曲零件的程序。通過展開的模型，它可以直接輸出各種格式的二維圖形。銼刀，直接適用于數控切割和沖孔設備。

4、SolidEdge

SolidEdge完全自動化的鈑金設計，為滿足獨特的鈑金設計要求，簡化了從CAD設計直至展平圖和圖紙制作的整個鈑金產品開發流程，通過用于分析、NC編程和相關任務的集成應用，可縮短設計時間、提高質量并降低成本。

5、AutoDeskInventor

AutoDeskInventor可以簡化與鈑金零件關聯的精確折疊模型和展開模式的設計，編輯和文檔生成過程。使用軟件默認鈑金模板，會將默認材料，鈑金規則和展開規則應用于創建的鈑金零件。您可以使用此模板或其他預定義的鈑金模板，也可以修改其中一個預定義模板，或者通過復制和修改現有模板來創建自己的模板。

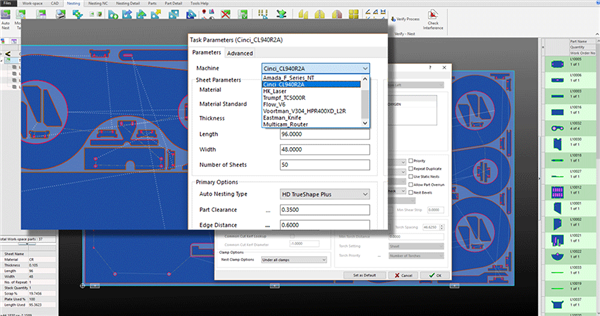

SigmaNEST完全集成了設計和業務系統，提供了用于創建零件的全套CAD工具，采用了業界最佳的排料算法，優化了數據，減少了材料消耗，提供了豐富的切割技術和切割經驗，易于使用，而且功能豐富。

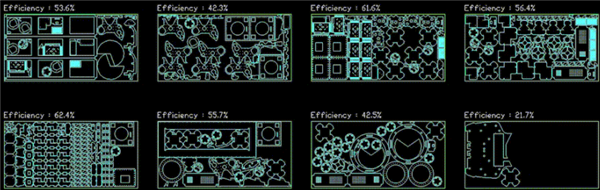

JETCAM提供了參數化的二維CAD繪圖功能，可以直接，方便，準確地輸入圖形進行設計。在幾秒鐘內，以最高的紙張利用率，就可以智能地完成將計算機圖形轉換為各種CNC機床的NC程序。在布局圖中手動將零件添加到智能碰撞檢測中，或導入和擴展3D軟件（例如SolidWorks，Inventor等）的零件文件。

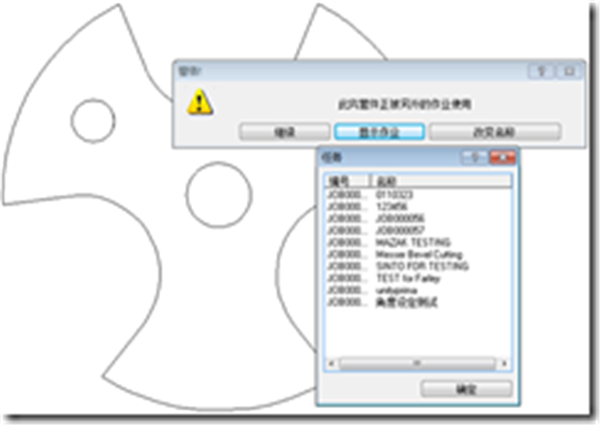

LantekExpert是領先的CAD/CAM套料軟件系統，用于鈑金機床的自動化CNC編程。自動提取圖形，對于下料中心的部分矩形零件，可利用軟件的矩形零件自定義，方便快捷。

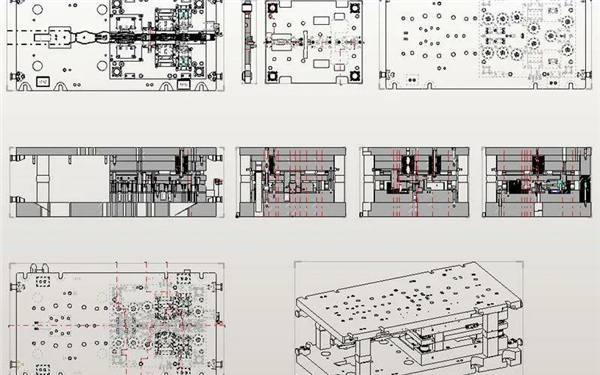

TopSolidProgress具有鈑金設計，鈑金識別和重建功能，復雜成形鈑金零件的展開功能，物料帶設計，實線不同的復雜零件和物料帶設計的多個零件，全3D模具結構設計，快速創建沖頭和切削刃等模具機構的設計以及物料帶的協同設計可以實現大型模具的多人協同設計。提高效率。

10、SheetMetalWorks

SheetMetalWorks是專業的鈑金展開設計軟件，可以快速處理進口零件。它專門定義了機器零件的展開參數，縮短了計算并擴展到可由用戶隨時自由配置的物料管理，因此從一開始就可以正確實現物料的分配并優化結果和流程。

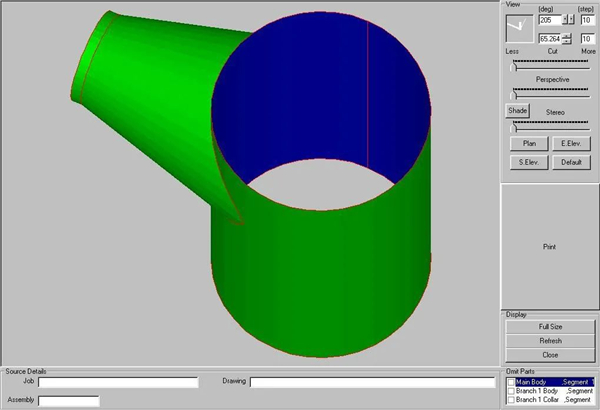

11、FastSHAPES鈑金展開軟件

FastSHAPES鈑金展開放樣本軟件用于設計和制造各種長途管道，公共管道，工業管道，三通和壓力容器，并具有從簡單的天空和圓形區域，蝦腰，三通等完整的模塊對于復雜的船體，機翼，復雜的曲面等，可以快速生成三維三維圖和二維展開圖，以提高設計效率。

從上面幾款軟件不難發現，越是精密的鈑金件，需要借助軟件來實現的功能越多，對鈑金軟件編程能力的要求越高，功能更齊全的軟件將被設計出來，推動鈑金產業升級。
